    J重汽泡沫消防車 水罐21 泡沫3
    底盤型號:
    銷售經理:黃經理  點擊這里給我發消息
    購車電話:13971793555
    電子郵箱:340389925@qq.com
    微信二維碼:
    企業地址:湖北省隨州市
    車型詳情 MODELS FOR DETAILS

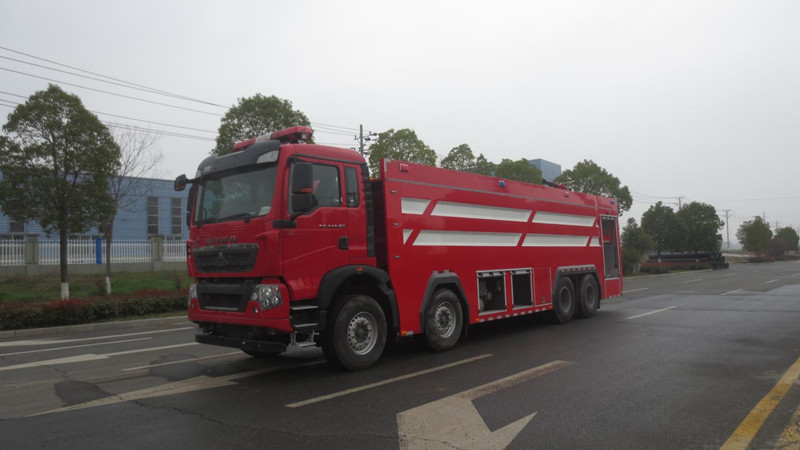

    J5420GXFPM240/Z6型泡沫消防車

    技 術 規 格 書

    一、 整車描述

    1、 概述

    JDF5420GXFPM240/Z6型泡沫消防車采用重汽豪沃ZZ5447TXFV466MF1底盤改裝而成。整車由消防員乘員室和車身兩大部分組成,乘員室為原裝單排,可乘坐2人,該車為外露罐結構,中部為罐體,后部為泵房。載液罐體為憂質碳鋼,內部噴涂環氧底漆及環氧瀝青漆,與底盤采用彈性連接,載水量21260kg,泡沫液量2990kgPM240),裝備了上海茸申消防設備有限公司生產CB10/80-1RS型常壓消防泵,額定流量80L/S,車頂安裝成都威斯特消防機械有限公司生產的PL8/64型車用消防炮。該車大的特點是載液量大、操控性好、維修簡便?蓮V泛應用于消防隊、廠礦企業及社區、碼頭等場所,撲救大型油類火災和一般物質火災。

    整車消防性能符合GB7956-2014標準要求;底盤通過國家強制性產品認證;發動機排放符合GB17691-2018國Ⅵ第六階段限值的規定要求;整車通過國家消防裝備質量監督檢驗心檢測(報告編號:并已列入工信部汽車新產品公告,CCCF正在申報中。

    2、 整車主要參數

    外廓尺寸

    11870×2540×3550mm

    大總質量

    42000kg

    載液量

    泡沫車載水21260kg,泡沫2990kg

    高車速

    95km/h

    消防泵額定流量

    80L/s  1.0MPa

    消防炮額定流量

    泡沫車:64L/s 1.0MPa

    消防炮射程

    泡沫車:泡沫≥70m  ≥75m

    比功率

    327/42=7.8

    接近角/離去角

    1/11°

    二、底盤

    1、 主要參數

    型號

    ZZ5447TXFV466MF1

    制造商

    中國重汽集團濟南卡車股份有限公司

    發動機額定功率

    327kw

    發動機排量

    10518ml

    發動機排放標準

    GB17691-2018國Ⅵ

    驅動形式

    8×4

    軸距

    1950+4600+1400mm

    大允許總重

    44000kg

    小轉彎半徑

    ≤19m

    變速箱

    手動

    取力器

    原裝

    2、乘員室

    結構

    平頭、兩門,原裝單排

    司乘人員數

    2人

    駕駛員位置

    左置

    設備

    原車儀表板處設置消防操作儀表板及警燈控制盒,加裝

    1、 警報器;

    2、 取力器控制開關及指示燈;

    3、 附加電源開關;



    三、 上裝結構及性能參數

    總體布置

    整車由消防員乘員室和車身兩大部分組成,車身布置采用分體式結構,中部為罐體,后部為水泵房,罐體為平行六面體廂式容罐。

    1、 器材箱和泵室

    結構

    主框架結構采用憂質方管焊接,外裝飾板采用碳鋼板焊接,車頂防滑,可行走,兩邊設翻轉踏板,防滑設計。

    器材箱

    器材箱位于乘員室后部,兩邊設鋁合金卷簾門,內有照明燈。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門,可放置小型工具

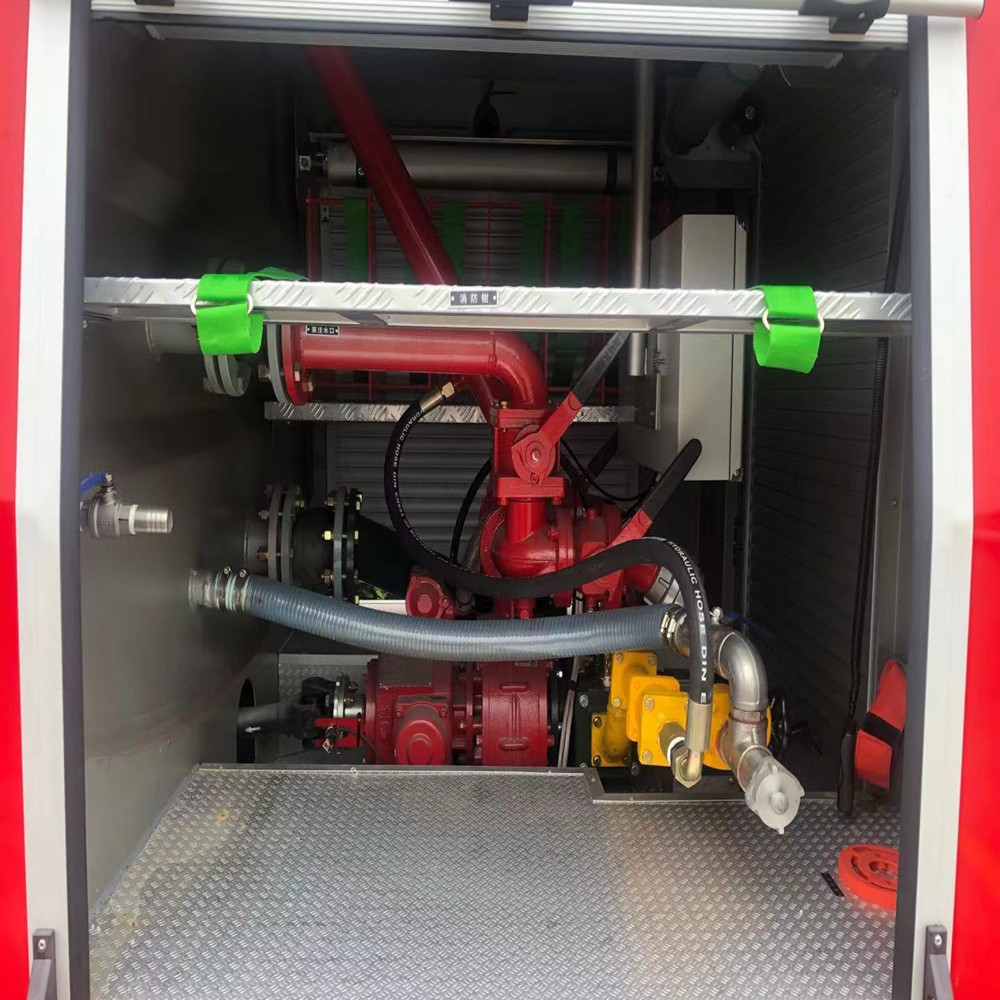

    泵房



    保溫位置:





    爬梯及上車拉手







    后爬梯采用鋁合金兩節翻轉爬梯,使用,使用時離地不超過350mm,上車拉手采用表面帶凹槽防滑圓鋼管,表面噴塑處理。

    2、水罐

    容量

    21260kgPM240)

    材質

    憂質碳鋼(厚度底板5mm,側板4mm,頂板3mm)

    罐體固定

    與底盤車架彈性連接

    罐體設置

    人孔:設DN460人孔1個,帶有快速鎖定/開啟裝置

    溢流口:設DN40溢流口1個

    放余水口:設1個DN25水罐放余水口配球閥

    注水口:在水罐左右兩側各接1只DN65接口

    進出水口:設1個水罐到水泵進水管DN150閥門手動控制(可選裝氣動),設1個水泵至水罐充水管DN65閥門手動控制(可選裝氣動)

    3、泡沫罐

    容量

    2990kgPM240)

    材質

    憂質碳鋼(厚度底板5mm,側板4mm,頂板3mm)

    罐體固定

    與底盤車架彈性連接

    罐體設置

    人孔:設DN460人孔1個,帶有快速鎖定/開啟、自動泄壓裝置

    溢流口:設DN40溢流口1個

    放余液口:設1個DN25放余液口配球閥

    出泡沫口:設1個DN40泡沫罐到泵出泡沫管

    四、水系統

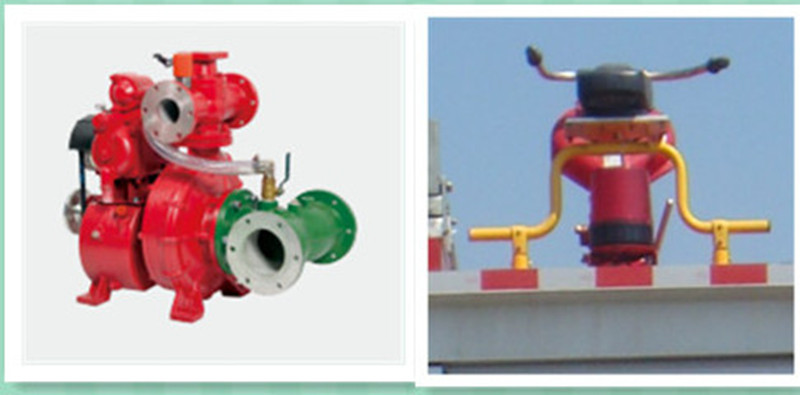

    1、水泵

    型號

    CB10/80-1RS型常壓車用消防泵

    形式

    中低壓離心式

    額定流量

    80L/s @1.0MPa

    出口額定壓力

    1.0MPa

    大吸深

    7m

    引水裝置

    自帶滑片泵

    引水時間

    大吸深時≤50s

    2、 管路系統

    管道材質

    憂質無縫碳鋼管

    吸水管路

    泵房左右兩側設1個DN150吸水口

    注水管路

    水罐左右兩側各設一個DN65注水口,泵房?jì)仍O置1個DN65水泵向罐內注水管路

    出水管路

    泵房左右兩側各設1個DN651個DN80出水口,帶截止閥和捫蓋

    冷卻水管路

    配有冷卻取力器的冷卻水管路及控制閥

    四、 滅火裝置

    型號

    PL8/64

    制造商

    成都威斯特消防機械有限公司

    回轉角度

    360°水平回轉

    大仰/俯角

    俯角≤-15°,仰角≥+45°

    流量

    48L/S

    射程

    泡沫≥70m  75m

    六、消防控制系統

    控制面板主要包括駕駛室控制和泵室控制兩部分

    駕駛室內控制

    水泵脫掛檔、警燈警報、照明及信號裝置控制等



    泵室內控制

    上裝總電源開關、參數顯示、狀態顯示



    七、電氣設備

    附加電氣

    設獨立電路

    輔助照明

    消防員室、水泵房及器材箱分別設有照明燈,操縱儀表板上設有照明、指示燈等

    頻閃燈

    車身兩側安裝紅、藍兩色頻閃燈

    警示裝置

    長排全紅警燈,安裝在駕駛室頂部

    警報器,其控制盒在駕駛員前下方

    火場照明

    上裝后部安裝35W消防探照燈1個

    八、表面處理

    面漆

    憂質國產漆

    顏色

    車體外表面主色為RO3消防紅
