    J 東風泡沫消防車 水罐3.9 泡沫1.5
    底盤型號:
    銷售經理:黃經理  點擊這里給我發消息
    購車電話:13971793555
    電子郵箱:340389925@qq.com
    微信二維碼:
    企業地址:湖北省隨州市
    車型詳情 MODELS FOR DETAILS

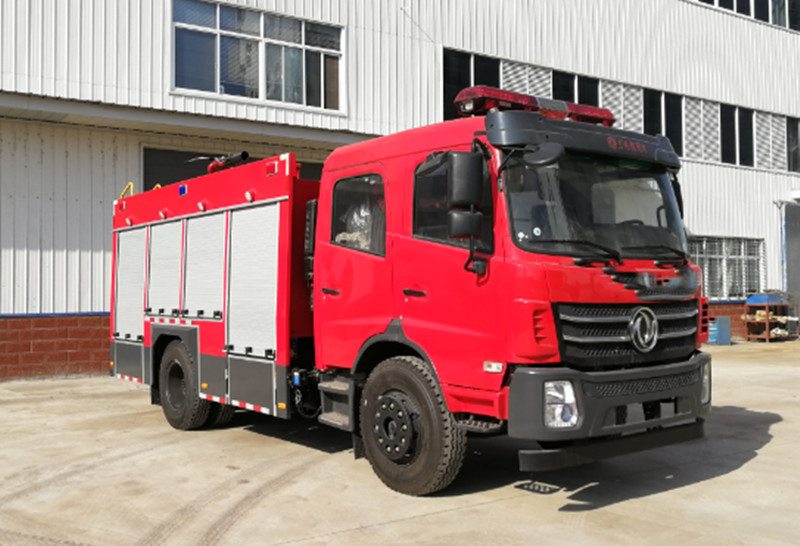

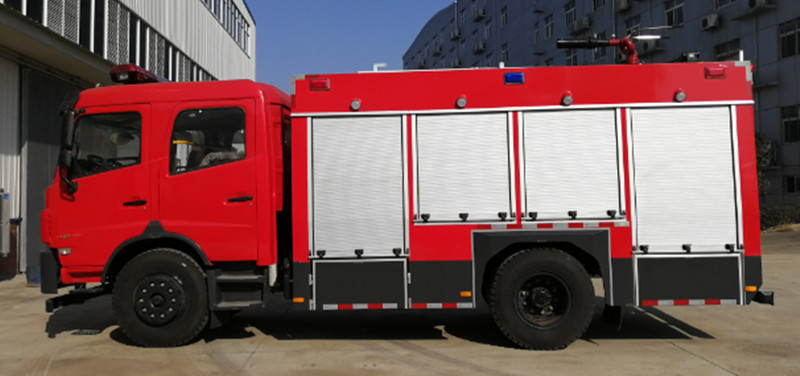

    J5140GXFPM55/E6型泡沫消防車

    術 規 格 書



    一、 整車描述

    1、 概述

    JDF5140GXFPM55/E6泡沫消防車采用東風EQ1160GSZ6DJ底盤改裝而成。整車由消防員乘員室和車身兩大部分組成,乘員室為單排改雙排,可乘坐3+3人,該車為內藏罐結構,車身兩側為器材箱,中部為罐體,后部為泵房。載液罐體為憂質碳鋼,內部噴涂環氧底漆及環氧瀝青漆,與底盤采用彈性連接,載水3850kg,泡沫液量1450g,裝備了上海茸申消防設備有限公司生產CB10/40-RS型常壓消防泵,額定流量40L/S,車頂安裝成都威斯特消防機械有限公司生產的PL8/32型車用消防炮。該車大的特點是載液量大、操控性好、維修簡便?蓮V泛應用于消防隊、廠礦企業及社區、碼頭等場所,撲救大型油類火災和一般物質火災。

    整車消防性能符合GB7956-2014標準要求;底盤通過國家強制性產品認證;發動機排放符合GB17691-2018國Ⅵ第六階段限值的規定要求;整車通過國家消防裝備質量監督檢驗心檢測(報告編號:Zb202030485)并已列入工信部汽車新產品公告,CCCF正在申報中。

    2、 整車主要參數

    外廓尺寸

    7680×2500×3460mm

    大總質量

    14100kg

    載液量

    泡沫車載水3850kg,泡沫1450kg;水罐車載水5300kg

    高車速

    90km/h

    消防泵額定流量

    40L/s  1.0MPa

    消防炮額定流量

    泡沫車:32L/s 1.0MPa    水罐車:40L/s  1.0MPa

    消防炮射程

    泡沫車:泡沫≥48m  ≥60m  水罐車:≥65m

    比功率

    143/14.1=10.1

    接近角/離去角

    18°/12°



    二、底盤

    1、主要參數

    型號

    EQ1160GSZ6DJ

    制造商

    東風商用車有限公司

    發動機額定功率

    143kw

    發動機排量

    4000ml

    發動機排放標準

    GB3847-2005,GB17691-2018國Ⅵ

    驅動形式

    4×2

    軸距

    3950mm

    大允許總重

    16000g

    小轉彎半徑

    ≤19m

    變速箱

    手動

    取力器

    加裝

    2、乘員室

    結構

    平頭、四門,單排改雙排

    司乘人員數

    3+3人

    駕駛員位置

    左置

    設備

    原車儀表板處設置消防操作儀表板及警燈控制盒,加裝

    1、 警報器;

    2、 取力器控制開關及指示燈;

    3、 附加電源開關;

    三、 上裝結構及性能參數

    總體布置

    整車由消防員乘員室和車身兩大部分組成,車身布置采用三分體式結構,兩側為器材箱,中部為水罐,后部為水泵房,罐體為平行六面體廂式容罐。



    1、 器材箱和泵室

    結構

    主框架結構采用憂質方管焊接,外裝飾板采用碳鋼板焊接,車頂防滑,可行走,兩邊設翻轉踏板,防滑設計。

    器材箱

    器材箱位于乘員室后部,兩邊設鋁合金卷簾門,內有照明燈,器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門,可放置小型工具

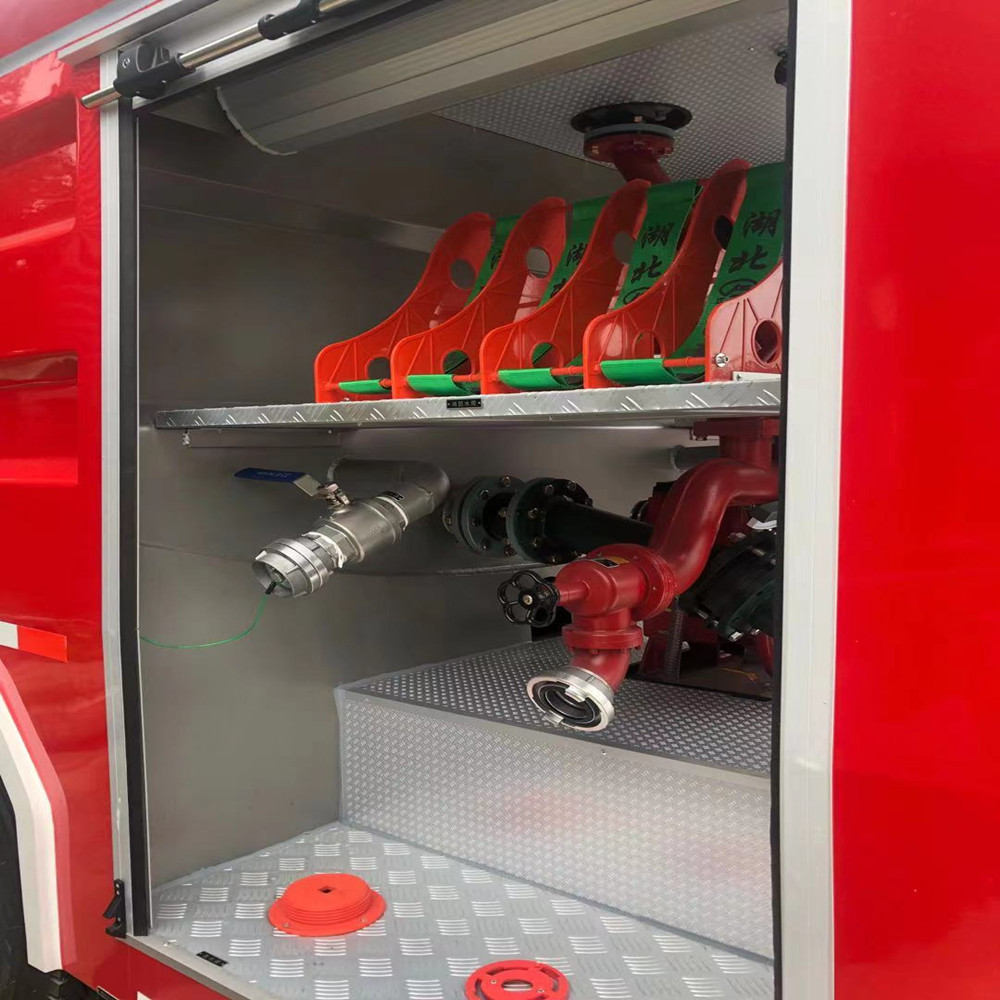

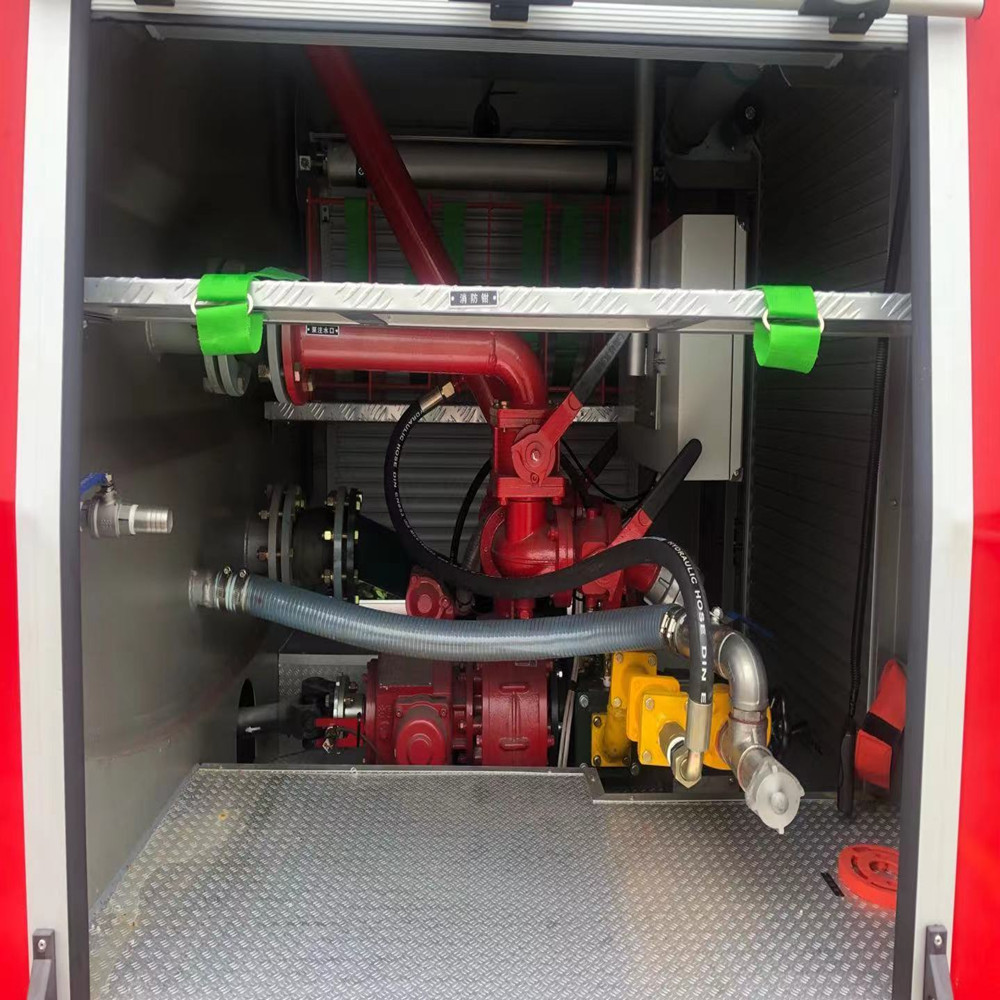

    泵房

    泵房位于整車后部,兩邊與后邊設鋁合金卷簾門,內有照明燈,泵室兩側可放置部分常用器材

    爬梯及上車拉手

    后爬梯采用鋁合金兩節翻轉爬梯,使用時離地不超過350mm,上車拉手采用表面帶凹槽防滑圓鋼管,表面噴塑處理。

    2、水罐

    容量

    3850kg(PM55),5300kgSG55)

    材質

    憂質碳鋼(厚度底板5mm,側板4mm,頂板4mm)

    罐體固定

    與底盤車架彈性連接

    罐體設置

    人孔:設DN460人孔1個,帶有快速鎖定/開啟自動泄壓裝置

    溢流口:設DN40溢流口1個

    放余水口:設1個DN25水罐放余水口配球閥

    注水口:在水罐左右兩側各接1個DN65接口

    進出水口:設1個水罐到水泵進水管DN125閥門手動控制(可選裝氣動),設1個水泵至水罐充水管DN65閥門手動控制(可選裝氣動)

    3、泡沫罐

    容量

    1450kg PM55)

    材質

    憂質碳鋼,厚度底板5mm,側板4mm,頂板4mm

    罐體固定

    與底盤車架彈性連接

    罐體設置

    人孔:設DN460人孔1個,帶有快速鎖定/開啟自動泄壓裝置

    溢流口:設DN40溢流口1個

    放余液口:1個DN25放余液口配球閥

    泡沫吸液口:1個DN40泡沫罐到泵出泡沫管

    四、水系統

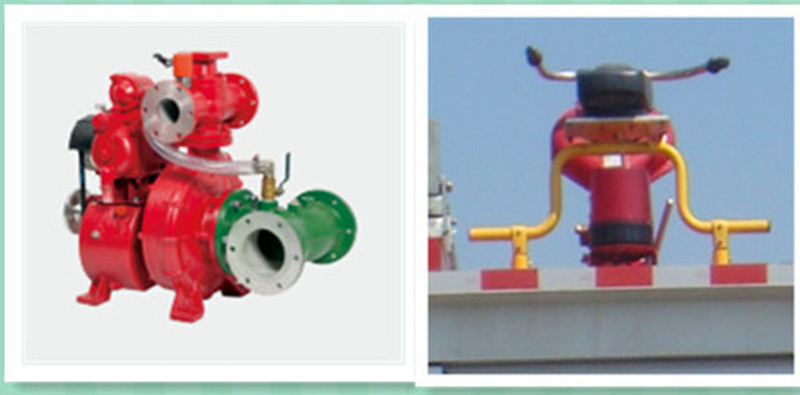

    1、水泵

    型號

    CB10/40-RS型常壓車用消防泵

    形式

    常壓離心式

    額定流量

    40L/s @1.0MPa

    出口額定壓力

    1.0MPa

    大吸深

    7m

    引水裝置

    自帶滑片泵

    引水時間

    大吸深時≤50s

    2、 管路系統

    管道材質

    憂質無縫鋼管

    吸水管路

    泵房?jì)蓚雀髟O1個DN125吸水口

    注水管路

    水罐左右兩側各設一個DN65注水口,泵房?jì)仍O置1個DN65水泵向罐內注水管路

    出水管路

    泵房左右兩側各設1個DN80出水口,帶截止閥和捫蓋

    冷卻水管路

    配有冷卻取力器的冷卻水管路及控制閥

    五、滅火裝置

    1、泡沫炮(PM55)

    型號

    PL8/32

    制造商

    成都威斯特消防機械有限公司

    回轉角度

    360°水平回轉

    大仰/俯角

    俯角≤-15°,仰角≥+45°

    流量

    32L/S

    射程

    泡沫≥48m  ≥60m

    2、水炮(SG55)

    型號

    PS40W

    制造商

    成都威斯特消防機械有限公司

    回轉角度

    360°水平回轉

    大仰/俯角

    俯角≤-15°,仰角≥+45°

    流量

    40L/S

    射程

    ≥65m

    六、消防控制系統

    控制面板主要包括駕駛室控制和泵室控制兩部分

    駕駛室內控制

    水泵脫掛檔、警燈警報、照明及信號裝置控制等

    泵室內控制

    上裝總電源開關、參數顯示、狀態顯示

    七、電氣設備

    附加電氣

    設獨立電路

    輔助照明

    消防員室、水泵房及器材箱分別設有照明燈,操縱儀表板上設有照明、指示燈等

    頻閃燈

    車身兩側安裝紅、藍兩色頻閃燈

    警示裝置

    長排全紅警燈,安裝在駕駛室頂部

    警報器,其控制盒在駕駛員前下方

    火場照明

    上裝后部安裝35W消防探照燈1個

    八、表面處理

    面漆

    憂質國產漆

    顏色

    車體外表面主色為RO3消防紅



    咨詢電話:18672201259(黃雄)微信同號






    J 東風泡沫消防車 水罐3.9 泡沫1.5 售后服務說明
    1、服務承諾: 產品銷售后一年或2.5萬公里免費維修,超過 一年,只收取配件費。我們承諾公司對產品負責;服務讓顧客滿意。詳細請見>>
    2、購車流程: 1、咨詢洽談(電話洽談或來廠考察洽談) 2、簽訂汽車購銷合同(傳真、郵遞或者來廠簽訂)
    3、我廠按時按質生產 4、交付驗收 >>點擊查看詳細內容
    ★歡迎來電咨詢更 多 J 東風泡沫消防車 水罐3.9 泡沫1.5 聯系電話: 13971793555
