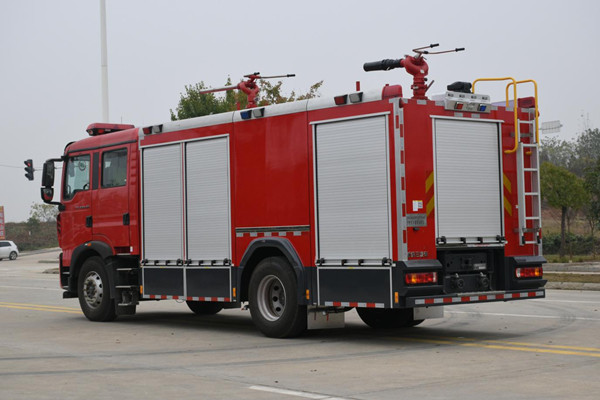

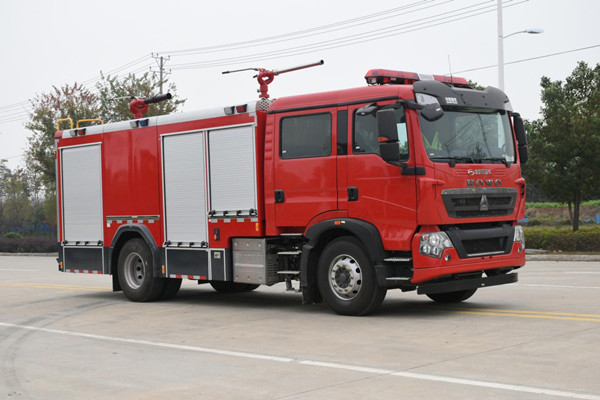

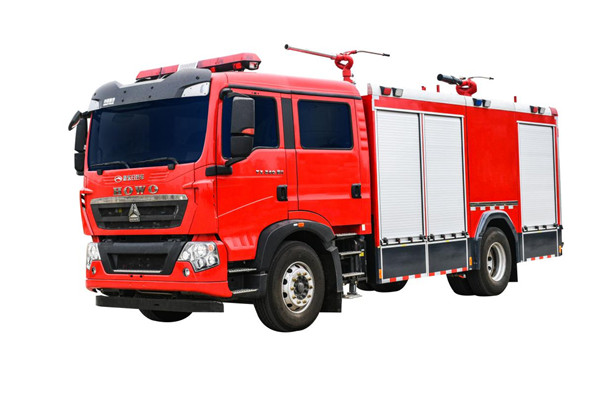

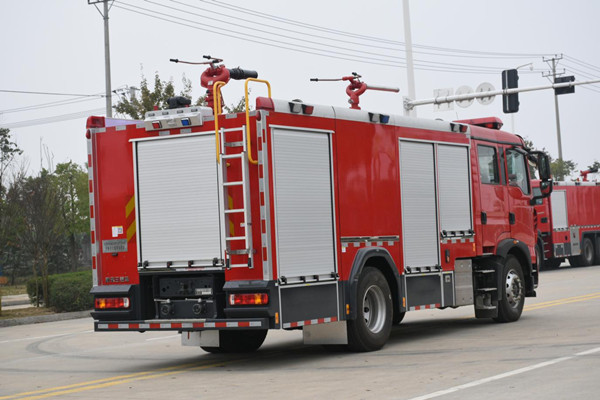

豪沃單橋干粉泡沫聯用消防車
(豪沃ZZ5207TXFV471GF5型底盤)
技
術
規
格
書
一、整車要求
豪沃單橋泡沫干粉聯用消防車采用中國重汽集團濟南卡車股份有限公司生產的豪沃型載重汽車二類底盤,駕駛室可翻轉,便于發動機維修。上裝包括泵房、器材箱、水罐、泡沫罐和干粉罐等,整車載液量為水3000L、泡沫2000L,干粉1500L。水罐采用優質Q235碳鋼板、泡沫罐采用304不銹鋼焊接而成,干粉罐體材質為Q345R。裝備CB10/60常壓消防泵、PL8/48型兩用消防炮、PF5~15/30干粉炮。該車具有功率大、車速高、操作方便等特點;可廣泛用于大中城市公安消防隊、石油化工、廠礦企業、港口和碼頭等場所,可撲救大型油類火災和一般物質火災,是理想的中型消防設備。
二、整車主要參數
外廓尺寸:8630x2540x3680mm
最大總質量:19450kg
干粉量:1500L
載液量:水3000L,泡沫2000L
最高車速:95km/h
干粉炮噴射率:30kg/s≤E<35kg/s
干粉炮射程:≥35m
水泵額定流量:60L/s@1.0MPa
水炮額流量:48L/s@0.8MPa
水炮射程:≥70m(水),≥60m(泡沫)
接近角/離去角:19°/ 11°
三、 底盤主要參數
型 號: ZZ5207TXFV471GF5豪沃國Ⅵ消防車底盤
驅動型式:4×2
軸 距:4700mm
最高車速:101km/h
發動機型號:MC07H.35-60
額定功率:257KW
總 質 量:20100kg
三、駕乘室
結 構:平頭、四開門雙排駕駛室,后排座位安裝4具空氣呼吸器支架。
座位設置:前排2人(含駕駛員)+后排4人。
設 備:除原車設備外,加裝有100W警報器、警燈控制盒、取力器控制開關。
四、干粉系統
Ø 干粉罐:
材質: Q345R、Q345B
滅火劑干粉裝載量(m3): 1.5
設計壓力(MPa): 1.7
工作壓力(MPa): 1.4
安全閥爆破壓力(MPa): 1.5
Ø 氮氣鋼瓶:
材質: 符合國家標準
容積(L): 70
壓力(MPa): 15
數量(只): 5
Ø 干粉炮:
型號: PF5~15/30
工作壓力(MPa): 0.5-1.5
噴射率(kg/s): 30kg/s≤E<35kg/s
射程 ≥35
數量(只): 1
Ø 干粉槍?zhuān)?
數量(只): 1
噴射率(kg/s) >2.5
射程 >12
Ø 干粉卷盤:
膠管長(m) 30
數量(只): 1
Ø 控制方式:
罐進氣及粉槍出粉為氣動閥門控制,其他閥門標配為手動控制。
五、容 罐
容 量:水3000L ,泡沫2000L
材 質:水罐采用優質碳鋼板,罐體內部進行防腐處理,泡沫罐采用優質不銹鋼板,水罐底板4mm碳鋼板,水罐側板及封板3mm碳鋼板,水罐頂板3mm碳鋼花紋板;泡沫罐底板4mm不銹鋼板,泡沫罐側板及封板3mm不銹鋼板,泡沫罐頂板3mm不銹鋼花紋板。
結 構:鋼板焊接式,內設縱、橫防蕩板
設 備:2 2個人口蓋,帶有快速鎖緊及開啟裝置
2 2個液位指示計
2 2個排污口,手動閥控制
2 1個溢流裝置
2 1個呼吸閥口
技術要求:符合XF39《消防車消防要求和試驗方法 》的有關規定
六、消防泵
型 號:CB10/60型常壓消防泵
流 量:60L/s@1.0Mpa
壓 力:1.0Mpa
引水時間:≤50s
安裝形式:后置式
七、管路系統
罐體管路材質為優質無縫鋼管,通過法蘭與各部件連接。
罐出水管路:設有1個DN150的罐出水管路,水由罐體進入消防泵,裝有1只DN150手動蝶閥,通過DN150撓性接頭連接水罐與消防泵。
外進水管路:消防泵后部有一個外進水口,外接150吸水管,內扣式管牙接口(150捫蓋密封);
出水管路: ※ 消防泵左右各有1個DN80及1個DN65的常壓出水口;
※ 1個DN80的炮管路,采用DN80撓性接頭,用DN80炮球閥控制。
注水管路: ※ 2個DN65管路(外注水)位于車尾部;
※ 1個DN65罐注水管路,可通過消防泵直接向罐內注水;
放余水管路:為保護水泵及各球閥,在管路的最低處加裝放余水閥。
冷卻水管路:為使取力器在工作中應付各種復雜情況,配有冷卻水管路及不銹鋼球閥。
八、泡沫比例混合器
型號:PH64
混合比:6%
最大混合流量:64L/s
結構形式:環泵式
九、取力器
型 式:夾心式
操 縱:電磁閥控制
冷卻方式:強制可調式水冷
潤滑方式:飛濺式油潤滑
十、消防炮
型 號:PL8/48
流 量:48L/s
射 程:≥70 m(水),≥60 m(泡沫)
壓 力:0.8MPa
回轉角度:水平360°,俯仰-45°~70°
十一、器材箱
材 質:骨架為優質型鋼;蒙板為氧化鋁合金花紋板粘結結構。
結 構:全鋼框架焊接結構,前部器材箱左右各兩扇鋁合金卷簾門,尾部泵房左右及尾部各一扇鋁合金卷簾門,下設防滑翻轉踏板。
器材布置原則
v 按戰斗編成和戰斗展開設計器材集成;
v 按人體工程學原理設計各種器材托架;
v 按使用邏輯關系和使用頻率放置器材;
v 站在地面或踏板上2個動作內取用任何器材。
v
十二、翻轉踏板
材 質: 優質Q235鋼材;蒙皮為鋁合金板(陽極氧化處理)。
結 構:采用鉸鏈和門止口雙重鎖定,安全可靠。
十三、電器系統
※ 駕駛室頂部配備1.6米長排豪華紅紅LED警燈。
※ 整車后頂部安裝50W LED消防探照燈1個,360度遙控轉動。
※ 車輛尾部安裝可折疊式爬梯。
※ 車輛兩側上方各配有3只紅藍爆閃燈及3只側照明燈,下方安裝安全標志燈和側回復反射器(組合式),配有前、后示廓燈,兩側各一只轉向燈,駕駛室、器材箱、泵房?jì)染b有照明燈,并符合GB4785規定。
※ 警報器功率為100W;警報器、警燈、爆閃燈電路為獨立式附加電路,控制器件安裝在駕駛室內。
※ 附加儀表、開關集中布置在控制面板上,利于操作。儀表板上裝有:壓力表;電源總開關及器材箱燈開關等。
十四、總體技術要求
1、 所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志;
2、 整車性能符合GB7956的規定;
3、 液罐質量符合XF39的規定;
4、 整車外觀美觀大方,平整度符合XF39的規定;
5、 所有粘接平整牢固,符合企標規定。
6、 所有焊接牢固、焊后打磨光整。
十五、隨車文件
1) 底盤使用說明書 7)底盤號碼拓印件
2) 底盤維修手冊 8)消防車使用說明書
3) 底盤質量保修卡 9)消防車消防器材清單
4) 底盤合格證 10)消防車合格證
5) 隨車工具清單 11)消防車跟蹤服務卡
6) 發動機號碼拓印件 12)消防車交接清單
基本器材配置
60常壓干粉泡沫聯用消防車
器材標準配置表——內扣式
類別 |
序號 |
名 稱 |
規 格 |
數量 |
單位 |
備 注 |
|
隨 車
技 術
文 件 |
1 |
消防車使用說明書 |
|
1 |
本 |
|
|
2 |
消防車器材配置表 |
|
1 |
單 |
|
||
3 |
汽車底盤使用說明書 |
|
1 |
本 |
|
||
4 |
汽車底盤合格證 |
|
1 |
單 |
|
||
5 |
消防泵使用說明書 |
|
1 |
本 |
|
||
6 |
隨車附件(工具) |
|
1 |
套 |
原底盤隨車附件、工具 |
||
滅 火
裝 備 |
1 |
吸水管 |
150×4米 |
2 |
根 |
內扣式 |
|
2 |
濾水器 |
FLF150 |
1 |
件 |
內扣式 |
||
3 |
分水器 |
FII80/65×2-1.6 |
1 |
件 |
內扣式 |
||
4 |
集水器 |
JII150/80×2-1.0 |
1 |
件 |
內扣式 |
||
5 |
水帶 |
16-65-20 |
6 |
盤 |
常壓;內扣式 |
||
6 |
水帶 |
16-80-20 |
4 |
盤 |
常壓;內扣式 |
||
7 |
水帶 |
16-65-5 |
1 |
盤 |
內扣式(外注水用) |
||
8 |
異徑接口 |
KJ65/80 |
1 |
件 |
內扣式 |
||
9 |
水帶包布 |
DT-SB |
4 |
件 |
|
||
10 |
護帶橋 |
長570 |
2 |
副 |
|
||
11 |
水帶掛鉤 |
|
4 |
件 |
|
||
12 |
地上消火栓扳手 |
QT-DS1;長370 |
1 |
件 |
|
||
13 |
地下消火栓扳手 |
長970 |
1 |
件 |
|
||
14 |
吸水管扳手 |
FS150 |
2 |
件 |
|
||
15 |
直流開關水槍 |
QZG3.5/7.5;65 |
1 |
支 |
常壓;內扣式 |
||
16 |
多用水槍 |
QDH6.0/8;65 |
1 |
支 |
常壓;內扣式 |
||
17 |
空氣泡沫槍 |
QP8/0.7Z;65 |
1 |
支 |
內扣式(含槍吸液管)管) |
||
18 |
泡沫外吸液管總成 |
Φ40×2000 |
1 |
根 |
|
||
破 拆 救 生 工 具 |
1 |
滅火器 |
3㎏/ABC |
1 |
具 |
|
|
2 |
鐵鍬 |
長860/1050 |
1 |
件 |
|
||
3 |
鐵鋌 |
長900 |
1 |
件 |
|
||
4 |
消防腰斧 |
GF-285;長285 |
1 |
件 |
|
||
5 |
消防平斧 |
QTF-PF;長810 |
1 |
件 |
|
||
6 |
丁字鎬 |
QTF-DG;長700/900 |
1 |
件 |
|
||
7 |
橡皮錘 |
|
1 |
件 |
|
||
干粉標配 |
1 |
干粉加注漏斗 |
|
個 |
1 |
|
|
2 |
充氣膠管 |
20m |
根 |
1 |
|
||
3 |
套筒扳手 |
46 |
把 |
1 |
|
