J5172GXFPM60/Q6型泡沫消防車
技 術 規 格 書
一、 整車描述
1、 概述

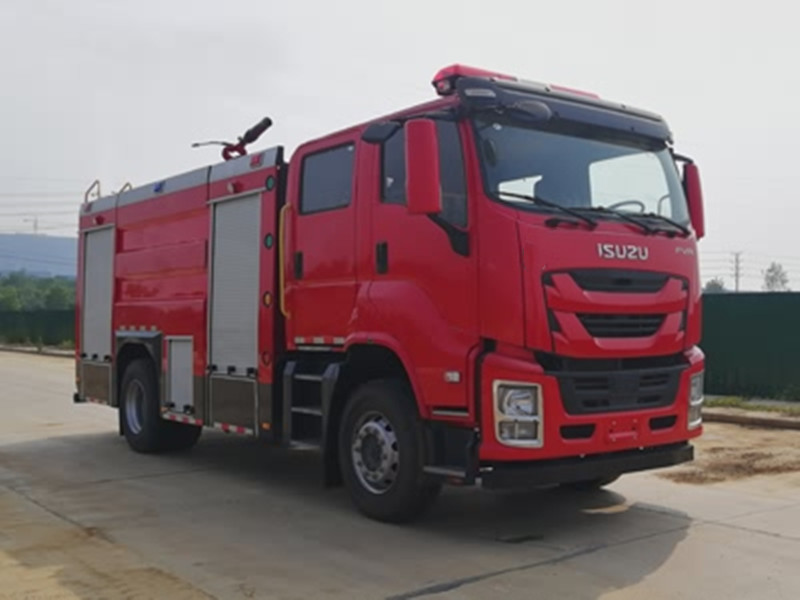

J5172GXFPM60/Q6型泡沫消防車采用慶鈴QL1180EQFRY底盤改裝而成。整車由消防員乘員室和車身兩大部分組成,乘員室為單排改雙排,可乘坐2+3人,該車為外露罐結構,車身前部為器材箱,中部為罐體,后部為泵房。載液罐體為憂質碳鋼,內部噴涂環氧底漆及環氧瀝青漆,與底盤采用彈性連接,載水4500kg,泡沫液量1765kg,裝備了上海茸申消防設備有限公司生產CB10/40-RS型常壓消防泵,額定流量40L/S,車頂安裝成都威斯特消防機械有限公司生產的PL8/32型車用消防炮。該車醉大的特點是載液量大、操控性好、維修簡便?蓮V泛應用于消防隊、廠礦企業及社區、碼頭等場所,撲救大型油類火災和一般物質火災。 整車消防性能符合GB7956-2014標準要求;底盤通過國家強制性產品認證;發動機排放符合GB17691-2018國Ⅵ第六階段限值的規定要求;整車通過國家消防裝備質量監督檢驗忠心檢測(報告編號:Zb202030263)并已列入工信部汽車新產品公告,CCCF正在申報中。 |
2、 整車主要參數

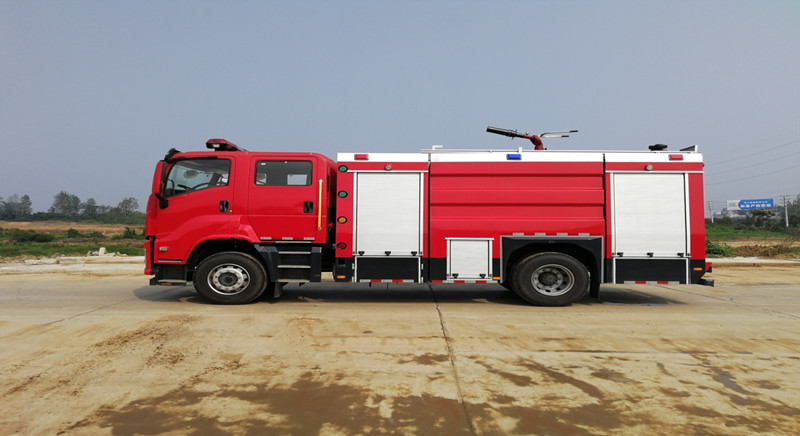

外廓尺寸 |
8110×2540×3600mm |
醉大總質量 |
16925kg |
載液量 |
泡沫車載水4500kg,泡沫1800kg |
醉高車速 |
90km/h |
消防泵額定流量 |
40L/s 1.0MPa |
消防炮額定流量 |
泡沫車:32L/s 1.0MPa |
消防炮射程 |
泡沫車:泡沫≥48m 水≥60m |
比功率 |
177/17=10.4 |
接近角/離去角 |
17°/10° |
二、 底盤
1、底盤主要參數
型號 |
QL1180EQFRY |
制造商 |
慶鈴汽車股份有限公司 |
發動機額定功率 |
177kw |
發動機排量 |
7790ml |
發動機排放標準 |
GB17691-2018國Ⅵ |
驅動形式 |
4×2 |
軸距 |
4500mm |
醉大允許總重 |
18000kg |
醉小轉彎半徑 |
≤16.5m |
變速箱 |
手動 |
取力器 |
加裝 |
2、乘員室
結構 |
平頭、四門,單排改裝雙排 |
司乘人員數 |
2+3人 |
駕駛員位置 |
左置 |
設備 |
原車儀表板處設置消防操作儀表板及警燈控制盒,加裝 1、 警報器; 2、 取力器控制開關及指示燈; 3、 附加電源開關; |
三、 上裝結構及性能參數
總體布置 |
整車由消防員乘員室和車身兩大部分組成,車身布置采用三分體式結構,前部為器材箱,中部為水罐,后部為水泵房,罐體為平行六面體廂式容罐。 |
|
1、 器材箱和泵室
結構 |
主框架結構采用憂質方管焊接,外裝飾板采用碳鋼板焊接,車頂防滑,可行走,兩邊設翻轉踏板,防滑設計。 |
器材箱 |
器材箱位于乘員室后部,兩邊設鋁合金卷簾門,內有照明燈。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門,可放置小型工具 |
泵房 |

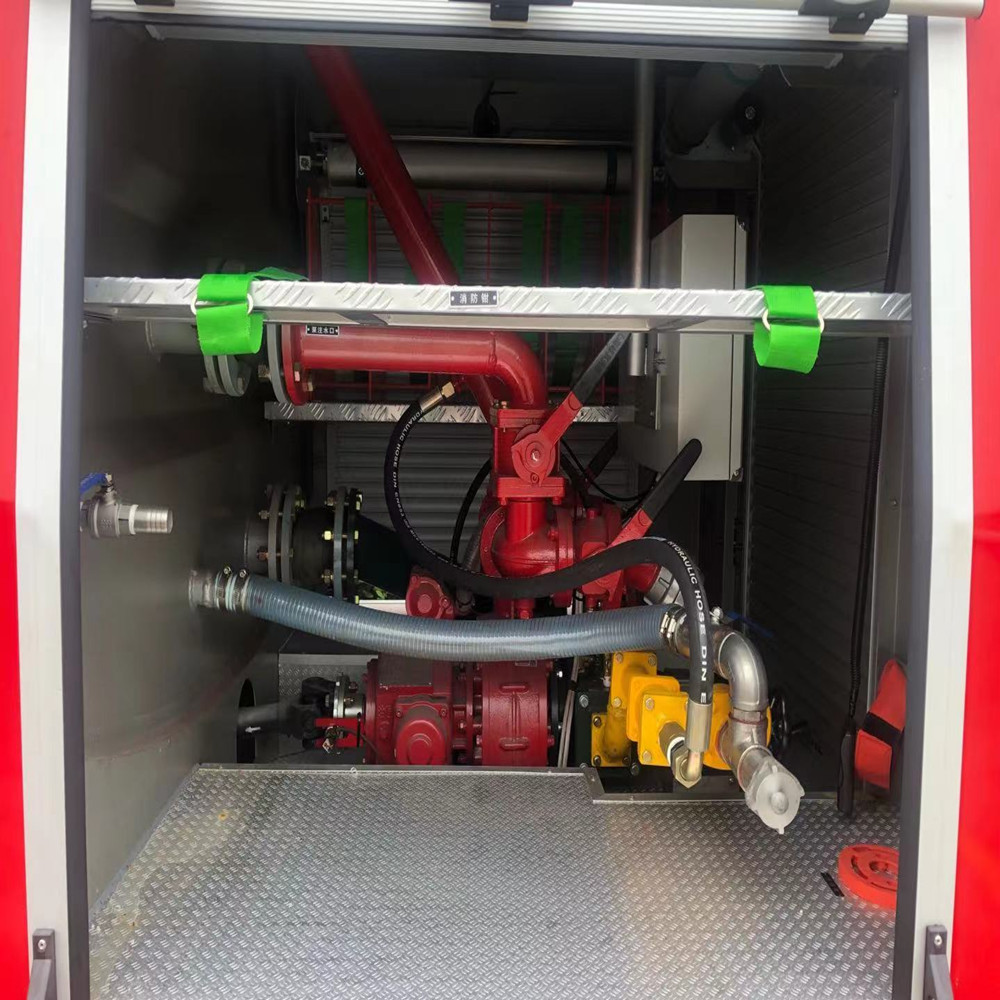

泵房位于整車后部,兩邊與后邊設鋁合金卷簾門,內有照明燈,泵室兩側可放置部分常用器材
|
爬梯及上車拉手 |
后爬梯采用鋁合金兩節翻轉爬梯,使用時離地不超過350mm,上車拉手采用表面帶凹槽防滑圓鋼管,表面噴塑處理。 |
2、水罐 |
|
容量 |
4500kg(PM60),6300kg(SG60) |
材質 |
憂質碳鋼,厚度底板5mm,側板4mm,頂板4mm |
罐體固定 |
與底盤車架彈性連接 |
罐體設置 |
人孔:設DN460人孔1個,帶有快速鎖定/開啟自動泄壓裝置 |
溢流口:設DN40溢流口1個 |
|
放余水口:設1個DN25水罐放余水口配球閥 |
|
注水口:在水罐左右兩側各接1只DN65接口 |
|
進出水口:設1個水罐到水泵進水管DN125閥門手動控制(可選裝氣動),設1個水泵至水罐注水管DN65閥門手動控制(可選裝氣動) |
3、泡沫罐
容量 |
1800kg(PM60) |
材質 |
憂質碳鋼,厚度底板5mm,側板4mm,頂板4mm |
罐體固定 |
與底盤車架彈性連接 |
罐體設置 |
人孔:設DN460人孔2個,帶有快速鎖定/開啟自動泄壓裝置 |
溢流口:設DN40溢流口1個 |
|
放余液口:設1個DN25放余液口配球閥 |
|
泡沫吸液口:設1個DN40泡沫罐到泵出泡沫管 |
四、水系統

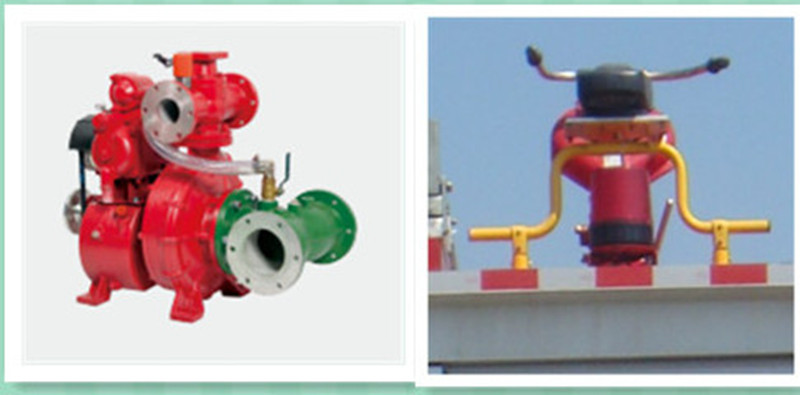

1、水泵
型號 |
CB10/40型常壓車用消防泵 |
形式 |
常壓離心式 |
額定流量 |
40L/s @1.0MPa |
出口額定壓力 |
1.0MPa |
醉大吸深 |
7m |
引水裝置 |
自帶滑片泵 |
引水時間 |
醉大吸深時≤50s |
2、 管路系統
管道材質 |
憂質無縫鋼管 |
吸水管路 |
泵房?jì)蓚仍O1個DN125吸水口 |
注水管路 |
水罐左右兩側各設1個DN65注水口,泵房?jì)仍O置1個DN65水泵向罐內注水管路 |
出水管路 |
泵房左右兩側各設1個DN80出水口,帶截止閥和捫蓋 |
冷卻水管路 |
配有冷卻取力器的冷卻水管路及控制閥 |
五、滅火裝置
1、泡沫炮(PM60)
型號 |
PL8/32 |
制造商 |
成都威斯特消防機械有限公司 |
回轉角度 |
360°水平回轉 |
醉大仰/俯角 |
俯角≤-15°,仰角≥+45° |
流量 |
32L/S |
射程 |
泡沫≥48m 水≥60m |
2、水炮(SG60)
型號 |
PS40W |
||
制造商 |
成都威斯特消防機械有限公司 |
||
回轉角度 |
360°水平回轉 |
||
醉大仰/俯角 |
俯角≤-15°,仰角≥+45° |
||
流量 |
|
||
射程 |
水≥65m |
|
六、消防控制系統
控制面板主要包括駕駛室控制和泵室控制兩部分
駕駛室內控制 |
水泵脫掛檔、警燈警報、照明及信號裝置控制等 |
泵室內控制 |
上裝總電源開關、參數顯示、狀態顯示 |
七、電氣設備
附加電氣 |
設獨立電路 |
輔助照明 |
消防員室、水泵房及器材箱分別設有照明燈,操縱儀表板上設有照明、指示燈等 |
頻閃燈 |
車身兩側安裝紅、藍兩色頻閃燈 |
警示裝置 |
長排全紅警燈,安裝在駕駛室頂部 |
警報器,其控制盒在駕駛員前下方 |
|
火場照明 |
上裝后部安裝35W消防探照燈1個 |
八、表面處理
面漆 |
憂質國產漆 |
顏色 |
車體外表面主色為RO3消防紅 |
